概述

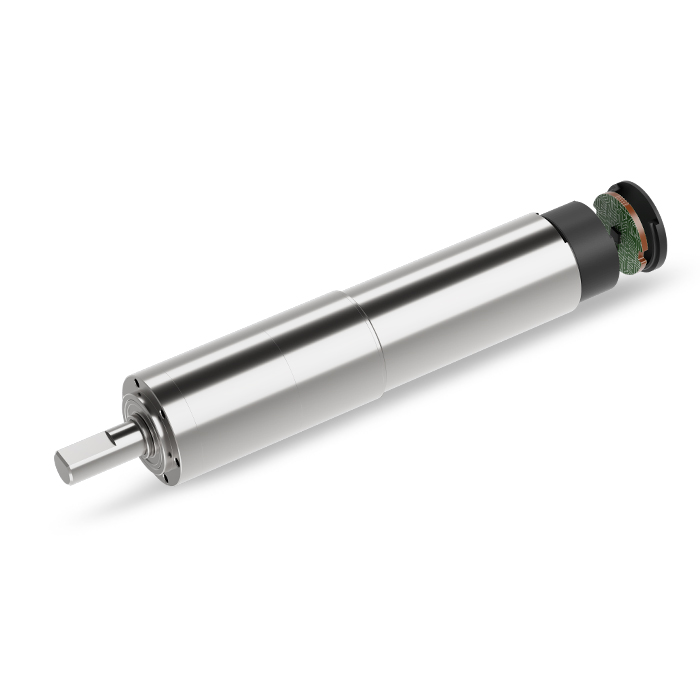

Φ26mm 行星減速箱（SMD系列）

? 功率高 ? 轉速高 ? 控制精準

型號：ZWSMD026026

直徑：26

長度：35.9~52.4

最大傳輸功率（W）：60

最大連續轉矩（Nm）：6.3

最高連續輸入轉速：10000

環境溫度（℃) ：-30~+85

輸出端軸承：滾珠軸承

* 該齒輪箱可根據客戶要求定制，并與對應電機整體出售。

在線咨詢

資料下載

減速箱技術數據

級數	2	3	4
減速比	16,21,26,28,35	62,83, 103,111, 138,150, 172,186, 231	243,326,406, 439,546,590, 679,734,794, 913,987,1135,1227,1526
最大傳連續輸功率（W）	60	30	15
最大瞬時傳輸功率（W）	75	40	20
最大連續轉矩(Nm)	3	5	6.3
最大瞬時轉矩(Nm)	4	7	8
最高連續輸入轉速	7000	8000	10000
最高瞬時輸入轉速	8750	10000	12500
最大效率(%)	92	90	87
空載平均空回(°)	0.5	0.5	0.5
最大軸向動態載荷（N）	110	110	110
最大徑向載荷（離法蘭4mm處）(N)	180	180	180
齒輪箱長度L1(mm)	35.9	44.9	52.4
重量（G）	120	132	145

推薦型號

型號	額定電壓 (V)	空載數據		負載數據			總長 (mm)	齒輪箱額定容許力矩 (NM)	齒輪箱瞬間容許力矩 (NM)	減速比	減速箱長L1 (mm)
型號	額定電壓 (V)	空載轉速	空載電流（mA max）	負載轉速	負載電流（mA Max）	轉矩（NM）	總長 (mm)	齒輪箱額定容許力矩 (NM)	齒輪箱瞬間容許力矩 (NM)	減速比	減速箱長L1 (mm)
ZWSMD026026-16	24	813	460	747	3000	0.30	88.9	3	4	16	35.9
ZWSMD026026-21	24	619	460	569	3000	0.40	88.9	3	4	21	35.9
ZWSMD026026-26	24	500	460	460	3000	0.50	88.9	3	4	26	35.9
ZWSMD026026-28	24	464	460	427	3000	0.50	88.9	3	4	28	35.9
ZWSMD026026-35	24	371	460	341	3000	0.60	88.9	3	4	35	35.9
ZWSMD026026-62	24	210	580	193	3500	1.10	97.9	5	7	62	44.9
ZWSMD026026-83	24	157	580	144	3500	1.50	97.9	5	7	83	44.9
ZWSMD026026-103	24	126	580	116	3500	1.90	97.9	5	7	103	44.9
ZWSMD026026-111	24	117	580	108	3500	2.00	97.9	5	7	111	44.9
ZWSMD026026-138	24	94	580	87	3500	2.50	97.9	5	7	138	44.9
ZWSMD026026-150	24	87	580	80	3500	2.70	97.9	5	7	150	44.9
ZWSMD026026-172	24	76	580	69	3500	3.10	97.9	5	7	172	44.9
ZWSMD026026-186	24	70	580	64	3500	3.30	97.9	5	7	186	44.9
ZWSMD026026-231	24	56	580	52	3500	4.20	97.9	5	7	231	44.9
ZWSMD026026-243	24	53	700	49	4000	4.20	105.4	6.3	8	243	52.4
ZWSMD026026-326	24	40	700	37	4000	5.70	105.4	6.3	8	326	52.4
ZWSMD026026-406	24	32	700	29	4000	7.10	105.4	6.3	8	406	52.4
ZWSMD026026-439	24	30	700	27	4000	7.60	105.4	6.3	8	439	52.4
ZWSMD026026-546	24	24	700	22	4000	9.50	105.4	6.3	8	546	52.4
ZWSMD026026-590	24	22	700	20	4000	10.30	105.4	6.3	8	590	52.4
ZWSMD026026-679	24	19	700	18	4000	11.80	105.4	6.3	8	679	52.4
ZWSMD026026-734	24	18	700	16	4000	12.80	105.4	6.3	8	734	52.4
ZWSMD026026-794	24	16	700	15	4000	13.80	105.4	6.3	8	794	52.4
ZWSMD026026-913	24	14	700	13	4000	15.90	105.4	6.3	8	913	52.4
ZWSMD026026-987	24	13	700	12	4000	17.20	105.4	6.3	8	987	52.4
ZWSMD026026-1135	24	11	700	11	4000	19.70	105.4	6.3	8	1135	52.4
ZWSMD026026-1227	24	11	700	10	4000	21.30	105.4	6.3	8	1227	52.4
ZWSMD026026-1526	24	9	700	8	4000	26.60	105.4	6.3	8	1526	52.4
